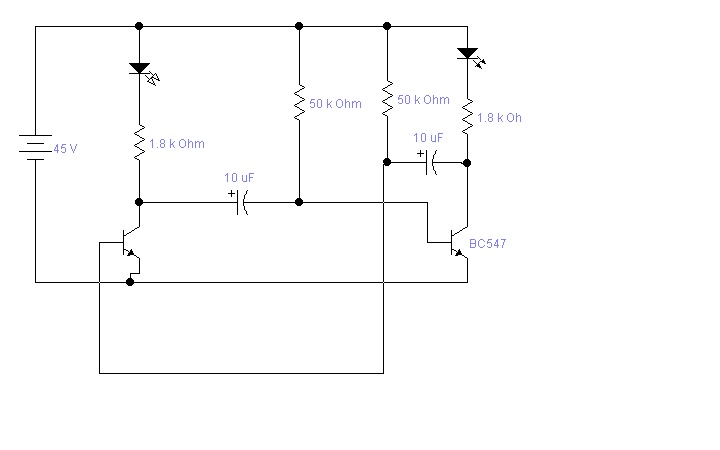

Oscilador

Filtro Pasa alto

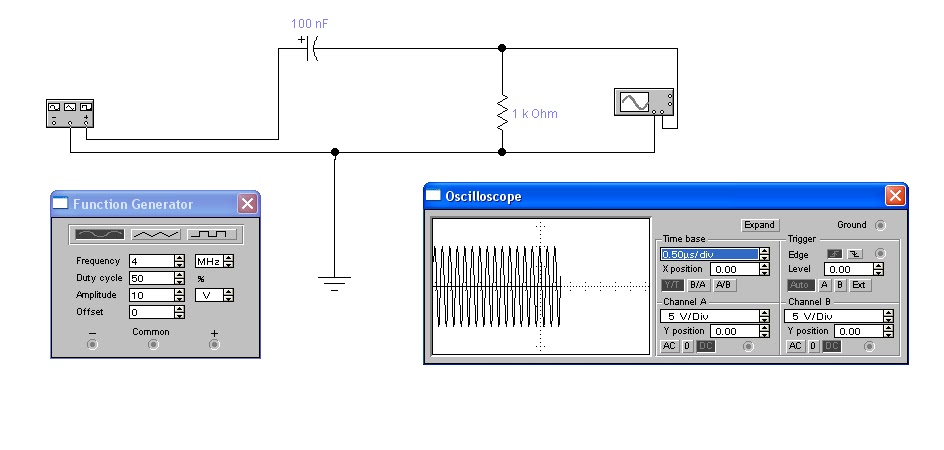

-Ajustamos el geerador de señales para que nos de una onda senoidal de frecuencia de 10 hz y ampliud 10Vp. La frecuencia y la forma de onda es lo que se ve en la pantalla digital del generador de funciones.

-A la salida del filro, como señal de frecuencia es muy baja vemos la amplitud es practicamente cero (el osciloscopio está regulado para 10V/vid. El ondensador se comporta como un circuito abierto.

carga y descargar de un condensador

Aqui en estas dos imagenes se muestra el condensador y cargado y la otra foto descargandose.

En esta imagen se ve cunado el condensador se a cargado ya atope y esta esperando para ser descargado. Esto se produce por que el interruptor esta hacia el lado del condensador y esta haciendo que se cargue continuamente asta que sa abierto. Tiempo de carga de 20 seundos es decir se llena de electrones .

En esta imagen se ve que se esta descargando poco a poco asta llegar a 0.Esto se produce por que el interutor a sido abierto y deja que la energia del condensador s libere hacia el circito. tiempo de descarg 4 seg, el condensador se carga  cuando el conmutador esta en esa posiión y se descarga cuandi se cambia a la otra posisción. Formula de tiempo y descarga T=4 R C

Aqui esta ya descargad a 0 .

un video de explcación.
